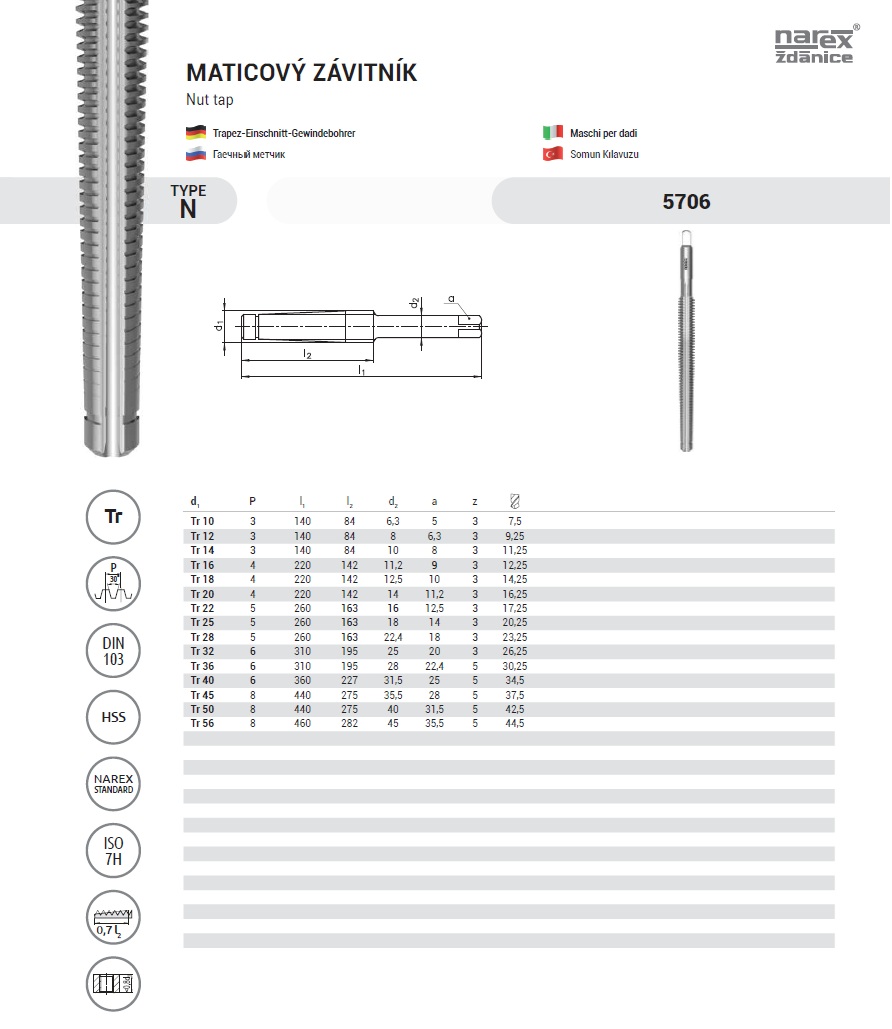

Таблиця розмірів трапецеїдальних мітчиків Narex 5706 Tr / Гаечные метчики для трапецеидальной резьбы DIN 103
Мітчики

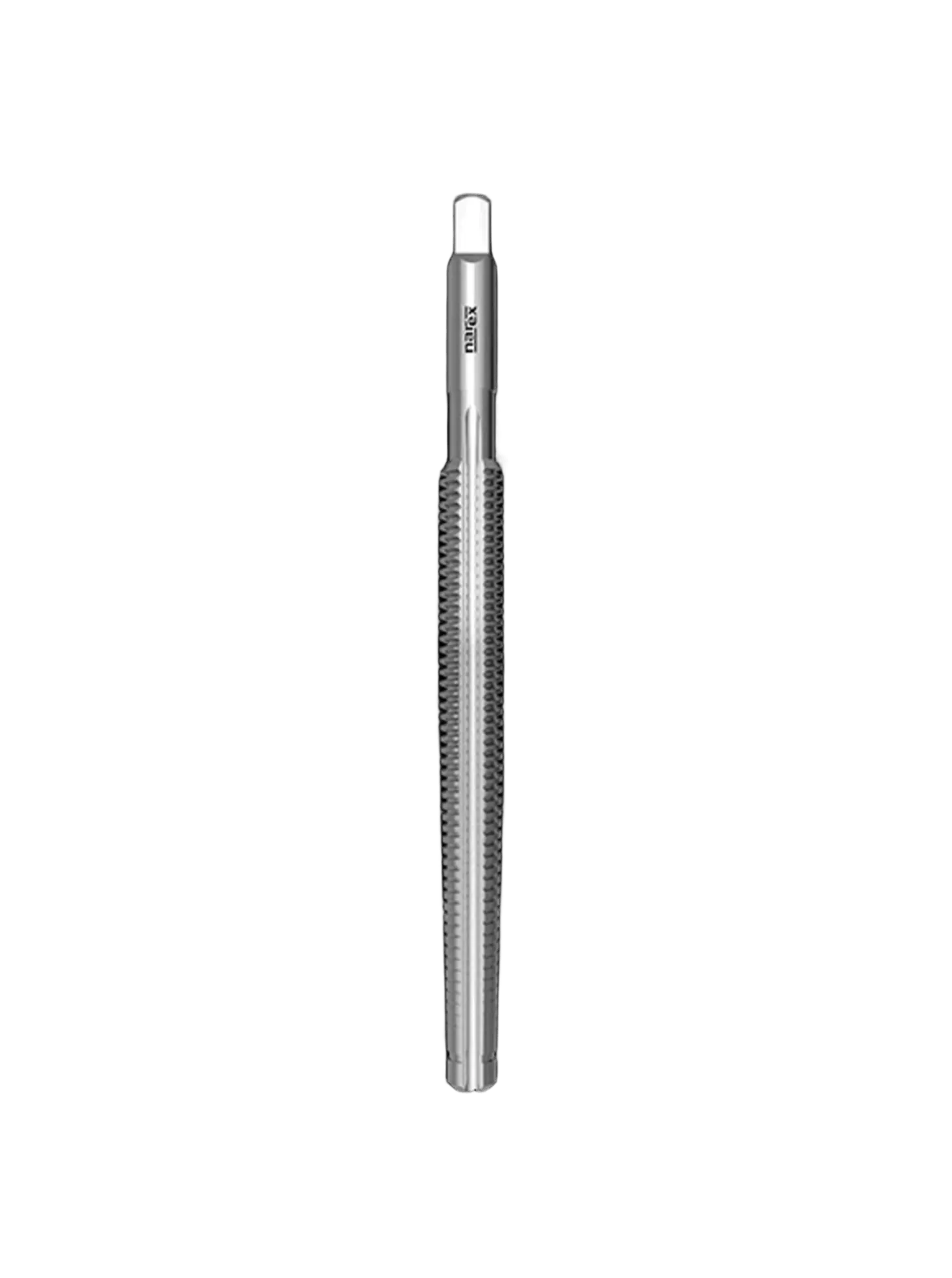

Мітчик трапецеїдальний Tr 28×5 5706 HSS

540,00 €

Мітчик трапецеїдальний Tr28x5, HSS — клас точності 7H, для ходової трапецеїдальної різьби 30° (гвинти, домкрати).

Доступно за замовленням

«Продаж товарів здійснюється згідно з їхньою заводською фасовкою. Точну кількість в упаковці для цієї позиції уточнюйте у менеджера».

    Артикул: 57AC03 Категорія: Позначки: , , , Бренд:

    Опис

    Мітчик трапецеїдальний Tr 5706 HSS від провідного чеського виробника NAREX Ždánice — це професійний інструмент преміум-класу, розроблений для точного та чистого нарізання однозахідної метричної трапецеїдальної різьби з кутом профілю 30 градусів за один прохід. Інструмент розроблений для роботи у наскрізних отворах промислових деталей, силових вузлів та механізмів передачі руху, таких як ходові гвинти верстатів, автомобільні домкрати, затискні лещата, промислові преси та редуктори.
    📐 Особливості конструкції та рекомендації щодо застосування:
      • Високопродуктивна геометрія захода: Спеціально розрахована довжина конуса захода (0,7 від довжини робочої частини) забезпечує м’яке та плавне зняття металу, суттєво знижуючи навантаження на обладнання під час формування масивного трапецеїдального профілю.
      • Ефективна довжина нарізання: Конструктивно інструмент серії 5706 оптимізований для нарізання ходових гайок, висота або довжина різьби яких становить до 80% від номінального діаметра мітчика. Для отримання ідеальної чистоти профілю у подовжених чи товстостінних гайках рекомендується виконувати нарізання з використанням якісних мастильно-охолоджувальних рідин на олійній основі.
      • Професійний клас точності 7H: Забезпечує оптимальний технологічний прозір (люфт) у парі «гвинт-гайка», що гарантує плавне і м’яке обертання ходового механізму під високим навантаженням без заїдань.
    📊 Сумісність з матеріалами (за класифікацією ISO):
    Геометрія інструменту серії Type N розроблена для універсальної та впевненої обробки широкого спектра промиворих матеріалів з міцністю до 800 Н/мм²:
    • Сталь: Конструкційні сталі з міцністю до 500 Н/мм² та автоматні або легкооброблювані сталі до 800 Н/мм².
    • Чавун: Сірий чавун, що ідеально підходить для створення ходових елементів верстатів.
    • Кольорові сплави: Алюмінієві сплави з низьким вмістом кремнію (менше 10%), а також мідні, латунні та бронзові сплави з короткою стружкою.
    Важливо: Інструмент формує ходову трапецеїдальну різьбу з кутом профілю 30° згідно з DIN 103 для силових вузлів передачі руху. Для нарізання стандартних кріпильних гайок використовуйте серію Метричні гайкові мітчики.

    Виробник: Narex Ždánice (Чехія).

    Розмір Tr28x5: загальна довжина 260 мм, довжина різьби 163 мм.

    Додаткова інформація

    Діаметр різьби, мм

    28
    Крок різьби, мм

    5
    Загальна довжина, мм

    Довжина робочої частини, мм

    163
    Напрямок різьби

    Права
    Марка сталі

    HSS
    Тип отворів

    для наскрізних отворів
    Спосіб застосування

    Гайковий
    Клас точності

    7H
    Тип різьби

    Трапецеїдальна (Tr)
